Bút thử điện là dụng cụ đơn giản dùng để kiểm tra nhanh sự có mặt của điện trước khi thao tác. Ví dụ như kiểm các thiết bị điện, ổ cắm, phích cắm trong nhà trước khi tiến hành sửa chữa thiết bị nhằm mục đích xem có điện hay không. Hoặc dùng bút thử điện để kiểm tra có sự rò rĩ điện trên bề mặt vỏ thiết bị hay không.

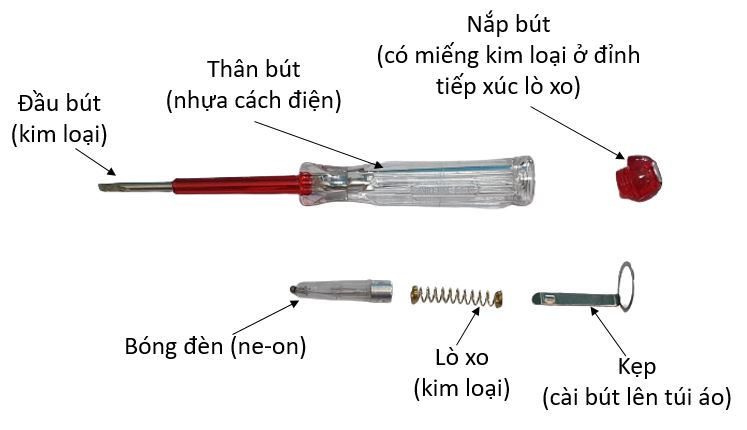

Cấu tạo của bút thử điện tiếp xúc: Bút thử điện loại tiếp xúc có cấu tạo khá đơn giản, bao gồm một đầu kim loại, một điện trở, một bóng đèn neon nối tiếp với điện trở đó, và một lò xo. Bộ phận cách điện của bút thử điện là nắp và vỏ bút. Bộ phận quan trọng nhất của bút thử điện là đèn báo và đèn trở.

Nguyên lý hoạt động của bút thử điện loại tiếp xúc rất đơn giản, dựa vào nguyên lý khép kín mạch. Nguyên tắc dòng điện đi qua điện trở, đi qua bóng đèn neon rồi trở về nguồn khép kín mạch, sẽ làm cho bóng đèn sáng.

Bóng đèn neon được thiết kế đặc biệt, khi có dòng điện rất nhỏ đi qua sẽ làm bóng đèn sáng lên. Dĩ nhiên, dòng điện này khá nhỏ (<30mA) nên không làm nguy hiểm đến con người.

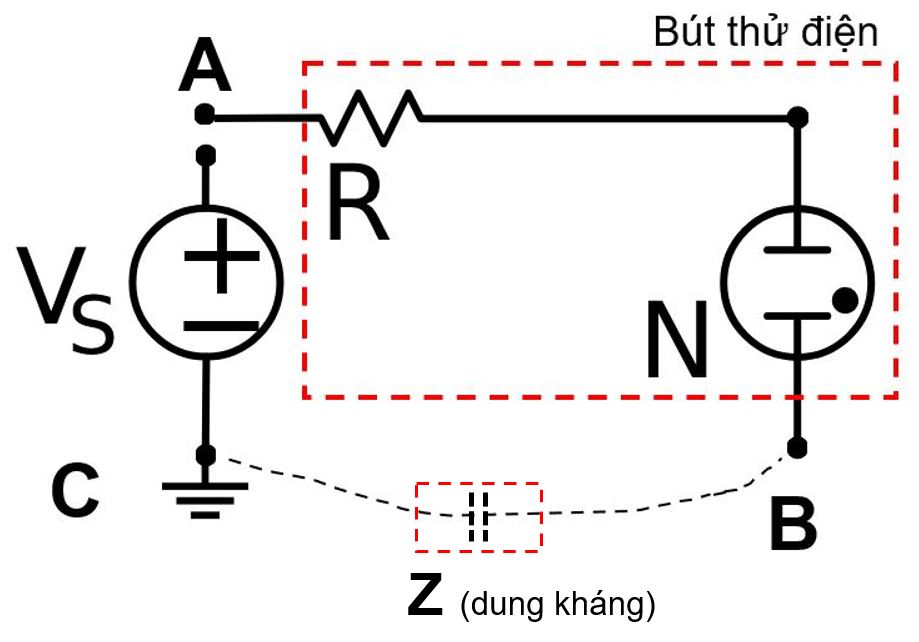

- Vs: Nguồn điện xoay chiều (nơi cần thử điện).

- Bút thử điện (A: đầu bút thử điện, R: Điện trở của bút thử điện, N: Bóng đèn ne-on, và B đỉnh bút thử điện (miếng kim loại)).

Hoạt động: Khi điểm A chạm vào nguồn điện và tay người dùng chạm vào miếng kim loại ở đỉnh bút (điểm B) thì sẽ làm khép kín điểm B và C (do chân người cũng chạm đất) nên bóng đèn sẽ sáng. Thay vì tay chạm vào thì ta có thể dùng đoạn dây điện nối miếng kim loại ở đỉnh bút với đất thì đèn vẫn sáng bình thường. Ở đây không phải điện dung như một số bài viết khác.

Cách sử dụng bút thử điện loại tiếp xúc: Chỉ cần đặt đầu bút vào mạch cần đo, ngón tay tiếp xúc với phần đỉnh kim loại phía trên đầu bút. Nếu phát hiện trong mạch có điện, bóng đèn bên trong bút thử điện sẽ phát sáng chứng tỏ có điện.

Trên đây là nguyên lý hoạt động của bút thử điện loại tiếp xúc. Mời quý khách xem chi tiết các sản phẩm Bút thử điện tô vít 2 đầu Philips, Bút thử điện điện tử LS+, Bút thử điện 1 đầu Philips xanh đỏ.
